Ford Mustang: Einstellen der Scheinwerfer - Rechtslenker

Vertikaler Zielpunkt

Zielpunkt für den Scheinwerfer

A 8 ft (2,4 m).

B Mittlerer Scheinwerferabstand vom Boden.

C 25 ft (7,6 m).

D Horizontale Referenzlinie.

Vertikale Ausrichtung

1. Fahrzeug auf ebener Fläche ungefähr 7,6 m von einer senkrechten Wand oder Tafel abstellen.
2. Feststellbremse betätigen.
3. Abstand von Scheinwerfermitte zum Boden messen.

Beachte: Die Streuscheibe enthält möglicherweise eine Kennzeichnung für die Mitte der Scheinwerferglühlampe

4. Auf der senkrechten Wand oder Tafel eine mindestens 2,4 m lange waagrechte Bezugslinie anbringen.

5. Die Abblendlichtscheinwerfer einschalten und die Motorhaube öffnen.

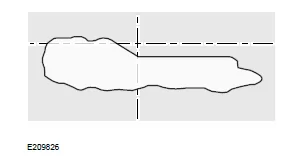

6. Im rechten Teil des Scheinwerferstrahlmusters gibt es einen deutlichen Wechsel von hell nach dunkel. Die obere Kante dieses Schnitts 7,5 cm unterhalb der horizontalen Referenzlinie positionieren.

7. Zur Einstellung des vertikalen Zielpunkts die Einstellschraube mit einem geeigneten Werkzeug im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen.

Beachte: Für ein deutlicheres Lichtabbild beim Einstellen eines Scheinwerfers, den anderen Scheinwerfer abdecken.

8. Motorhaube schließen und Abblendlichtscheinwerfer ausschalten.

Horizontale Ausrichtung

Die Einstellung des horizontalen Zielpunkts ist in der Regel nicht erforderlich, aber möglich.

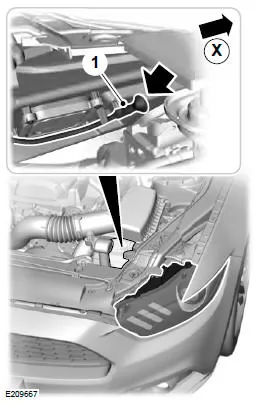

1. Die Verstellvorrichtung mit aufgesetztem Verlängerungsrohr im hinteren Teil der Scheinwerfereinheit ermitteln.
2. Zur Einstellung des horizontalen Zielpunkts die Einstellschraube mit einem geeigneten Werkzeug im Uhrzeigersinn oder gegen den Uhrzeigersinn drehen.

Beachte: X: In Richtung Fahrzeugvorderseite.
