Hyundai Genesis: Glühlampen für Scheinwerfer, Standlicht, Blinker vorn und Nebelscheinwerfer ersetzen. Scheinwerfer und Nebelscheinwerfer einstellen (Europa). Glühlampen der hinteren Kombileuchten erse

Glühlampen für Scheinwerfer, Standlicht, Blinker vorn und Nebelscheinwerfer ersetzen

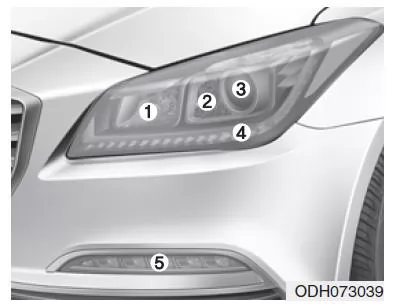

(1) Blinker vorn

(2) Statisches Kurvenlicht

(3) Scheinwerfer (Fern-/Abblendlicht)

(4) Standlicht/Tagfahrlicht (ausstattungsabhängig)

(5) Nebelscheinwerfer

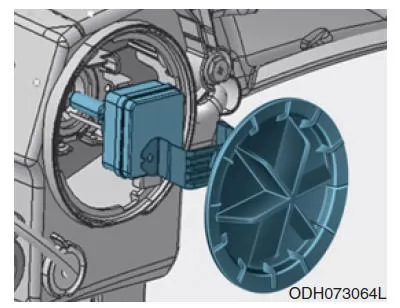

Scheinwerfer (HID-Ausführung)

1. Stellen Sie den Motor ab.
2. Öffnen Sie die Motorhaube.
3. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.
4. Nehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe nach unten drücken und gegen den Uhrzeigersinn drehen, bis ihre Stifte mit den Aussparungen in der Lampenfassung fluchten. Ziehen Sie die Glühlampe aus der Fassung.
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie die Glühlampe, bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Leuchtengehäuse fluchten lassen.
7. Drücken Sie die Fassung in das Gehäuse und drehen Sie sie im Uhrzeigersinn.

VORSICHT

HID-Abblendlichtscheinwerfer (ausstattungsabhängig)

Versuchen Sie nicht, die Abbl e n d l i c h t g l ü h l a m p e (XENON) zu ersetzen oder zu inspizieren - es besteht Stromschlaggefahr. Wenn das Abblendlicht (XENONGlühlampe) nicht funktioniert, lassen Sie Ihr Fahrzeug in einer HYUNDAI Vertragswerkstatt überprüfen.

ANMERKUNG

HID-Leuchten sind Halogenglühlampen leistungsmäßig überlegen.

Laut Hersteller halten HID-Leuchten je nach Nutzungshäufigkeit mindestens doppelt so lange wie Halogenglühlampen. Vermutlich müssen sie während der Fahrzeuglebensdauer irgendwann ersetzt werden. Häufiges Ein- und Ausschalten der Scheinwerfer verkürzt die Lebenserwartung der HID-Leuchten. HID-Leuchten versagen anders als Halogenglühlampen. Wenn ein Scheinwerfer nach einer Weile im Betrieb erlischt, aber nach dem Aus- und Wiedereinschalten der Scheinwerfer wieder aufleuchtet, muss wahrscheinlich die HIDLeuchte ersetzt werden. HIDBeleuchtungskomponenten sind komplexer als herkömmliche Halogenglühlampen und daher mit höheren Austauschkosten verbunden.

ANMERKUNG

Wir empfehlen, die Scheinwerfer nach einem Unfall oder nach dem Wiedereinbau in einer HYUNDAI Vertragswerkstatt einstellen zu lassen.

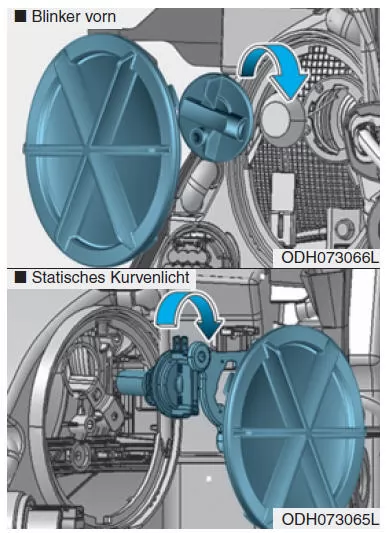

Blinker vorn/statisches Kurvenlicht

1. Stellen Sie den Motor ab.
2. Öffnen Sie die Motorhaube.
3. Bauen Sie die Lampenfassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.
4. Nehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe nach unten drücken und gegen den Uhrzeigersinn drehen, bis ihre Stifte mit den Aussparungen in der Lampenfassung fluchten. Ziehen Sie die Glühlampe aus der Fassung.
5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie die Glühlampe, bis sie einrastet.
6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Leuchtengehäuse fluchten lassen.
7. Drücken Sie die Fassung in das Gehäuse und drehen Sie sie im Uhrzeigersinn.

Standlicht und Nebelscheinwerfer (LED-Ausführung)

Für den Fall, dass die Glühlampe nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

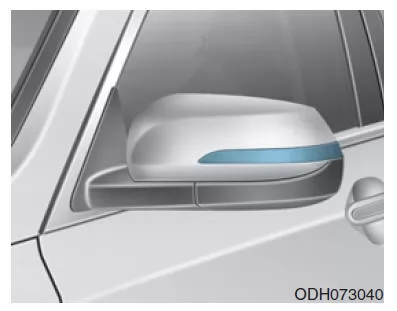

Seitliche Blinkleuchten ersetzen

Für den Fall, dass die Glühlampe nicht funktioniert, empfehlen wir, das System in einer HYUNDAI Vertragswerkstatt überprüfen zu lassen.

Scheinwerfer und Nebelscheinwerfer einstellen (Europa)

Scheinwerfer einstellen

1. Pumpen Sie die Reifen mit dem vorgeschriebenen Reifenluftdruck auf und entlasten Sie das Fahrzeug bis auf den Fahrer, das Reserverad und das Bordwerkzeug.
2. Das Fahrzeug muss auf ebenem Untergrund stehen.
3. Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des jeweiligen Scheinwerfers) und eine horizontale Linie (verläuft durch die Mitte beider Scheinwerfer) auf die Projektionsfläche.
4. Richten Sie die Scheinwerfer so aus, dass der hellste Bereich auf der horizontalen und den vertikalen Linien liegt.

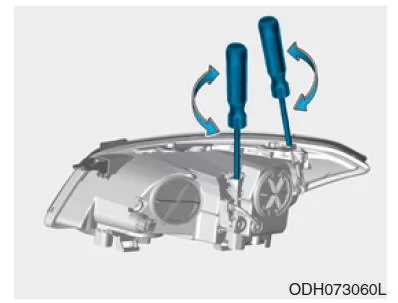

5. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den Schraubendreher im bzw. gegen den Uhrzeigersinn. Um das Abblendlicht nach oben oder unten zu verstellen, drehen Sie den Schraubendreher im bzw. gegen den Uhrzeigersinn.

Nebelscheinwerfer einstellen

Die Nebelscheinwerfer werden auf dieselbe Weise eingestellt wie die Scheinwerfer.

Stellen Sie die Nebelscheinwerfer ein und achten Sie dabei auf den ordnungsgemäßen Zustand der Batterie und der Nebelscheinwerfer.

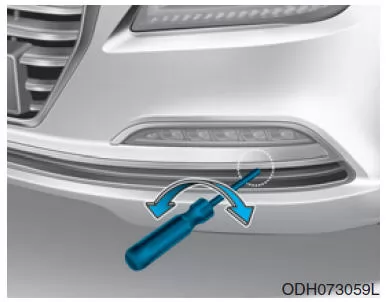

Um den Nebelscheinwerfer nach oben oder unten zu verstellen, drehen Sie den Schraubendreher im bzw. gegen den Uhrzeigersinn.

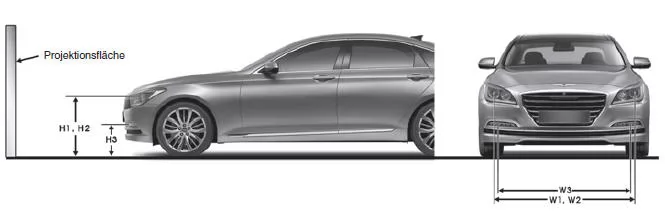

Ausrichtungspunkt

H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)

H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)

H3: Höhe der Glühlampenmitte über dem Boden (Nebelscheinwerfer)

W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)

W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)

W3: Abstand zwischen den Mittelpunkten der Glühlampen (Nebelscheinwerfer)

Einheit : mm (in)

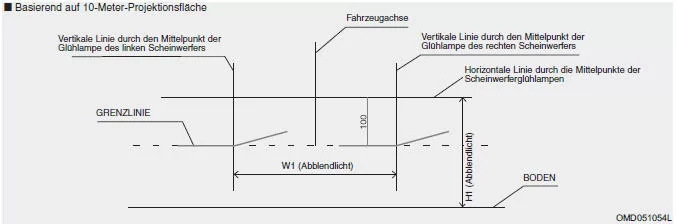

Abblendlicht (Linkslenker)

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

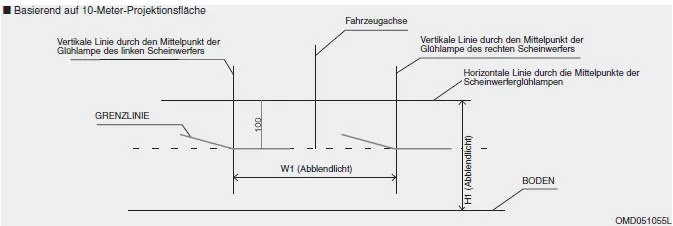

Abblendlicht (Rechtslenker)

1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.

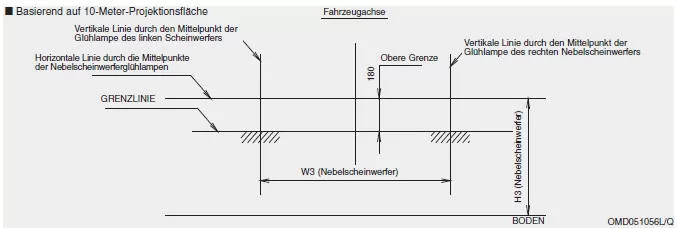

Nebelscheinwerfer

1. Schalten Sie die Nebelscheinwerfer ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).

Glühlampen der hinteren Kombileuchten ersetzen

(1) Blinker hinten (2) Brems-/Rücklicht (3) Rückfahrscheinwerfer (4) Nebelschlusslicht (ausstattungsabhängig)

Blinker hinten

1. Öffnen Sie den Kofferraumdeckel.

2. Öffnen Sie den Deckel.

3. Bauen Sie die Lampenfassung vom Leuchtengehäuse ab, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.

4. Nehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe nach unten drücken und gegen den Uhrzeigersinn drehen, bis ihre Stifte mit den Aussparungen in der Lampenfassung fluchten. Ziehen Sie die Glühlampe aus der Fassung.

5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie die Glühlampe, bis sie einrastet.

6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Leuchtengehäuse fluchten lassen.

Drücken Sie die Fassung in das Gehäuse und drehen Sie sie im Uhrzeigersinn.

7. Verschließen Sie die Wartungsöffnung mit der Blende.

Rückfahrscheinwerfer

1. Öffnen Sie den Kofferraum.

2. Lösen Sie die Befestigungsschrauben der Kofferraumdeckelverkleidung und entfernen Sie dann die Verkleidung.

3. Bauen Sie die Fassung aus dem Leuchtengehäuse aus, indem Sie die Fassung gegen den Uhrzeigersinn drehen, bis ihre Zungen mit den Gehäuseaussparungen fluchten.

4. Bauen Sie die Glühlampe aus, indem Sie sie gerade herausziehen.

5. Setzen Sie eine neue Glühlampe in die Fassung ein und drehen Sie die Glühlampe, bis sie einrastet.

6. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die Zungen der Fassung mit den Aussparungen im Leuchtengehäuse fluchten lassen.

Drücken Sie die Fassung in das Gehäuse und drehen Sie sie im Uhrzeigersinn.

7. Befestigen Sie die Kofferraumdeckelverkleidung, indem Sie die Schraube hineindrücken.

Nebelschlusslicht, Brems- und Rücklicht

Wenn das Licht nicht funktioniert, lassen Sie das Fahrzeug von einer HYUNDAI Vertragswerkstatt überprüfen.

Dritte Bremsleuchte ersetzen

Für den Fall, dass die dritte Bremsleuchte nicht funktioniert, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

Glühlampe der Kennzeichenbeleuchtung ersetzen

Für den Fall, dass die Kennzeichenbeleuchtung nicht funktioniert, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

Glühlampen der Innenraumbeleuchtung ersetzen

Für den Fall, dass die Innenraumbeleuchtung nicht funktioniert, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.
