Volvo S80: Sicherungen - im Motorraum

Volvo S80 / Volvo S80 Betriebsanleitung / Pflege und Service / Sicherungen - im Motorraum

Die Sicherungen im Motorraum schützen u.a.

Funktionen für Motor und Bremsanlage.

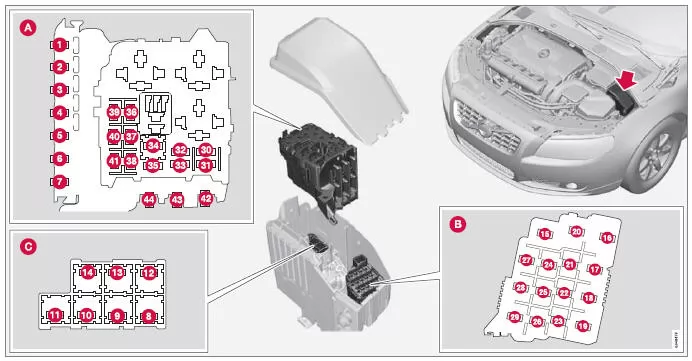

Sicherungen - im Motorraum

Allgemeines Sicherungen Motorraum

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

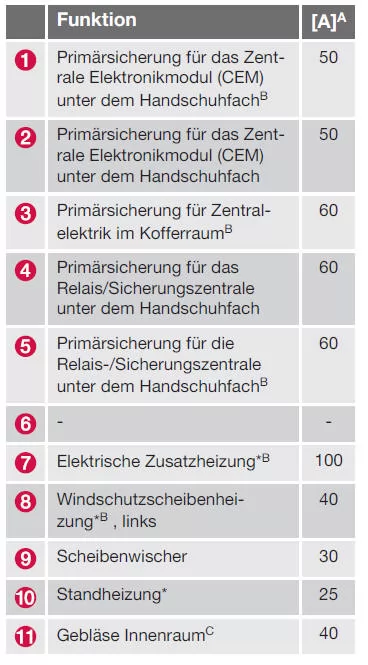

Positionen (siehe vorherige Abbildung)

  1. Motorraum oben
  2. Motorraum vorn
  3. Motorraum unten

Diese Sicherungen sind im Motorraumkasten angeordnet. Die Sicherungen in (C) befinden sich unter (A).

Auf der Innenseite des Deckels befindet sich ein Schild, auf dem die Position der Sicherungen angegeben ist.

  • Die Sicherungen 1-7 und 42-44 sind vom Typ "Midi Fuse" und dürfen nur von einer Werkstatt17 ausgetauscht werden.
  • Die Sicherungen 8-15 und 34 sind vom Typ "JCASE" und sollten in einer Werkstatt ausgetauscht werden17
  • Die Sicherungen 16-33 und 35-41 sind vom Typ "MiniFuse".

17 Eine Volvo-Vertragswerkstatt wird empfohlen.

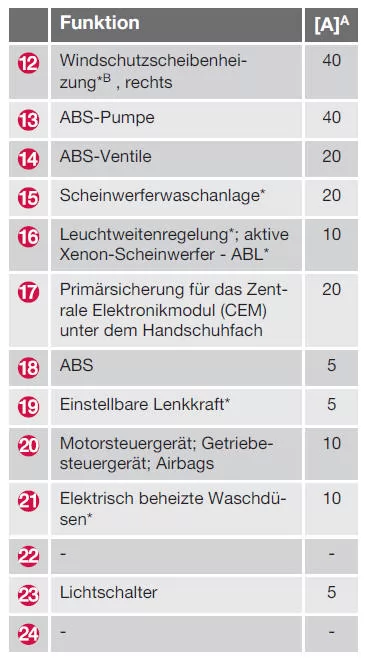

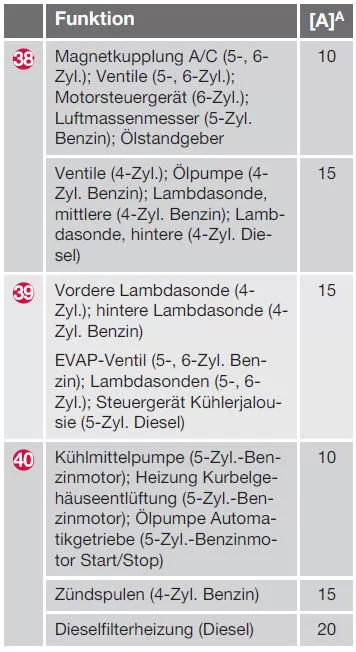

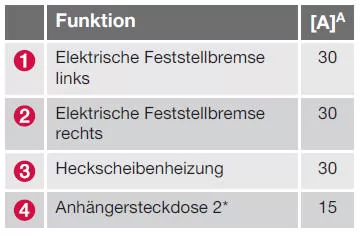

Positionen (siehe vorherige Abbildung)

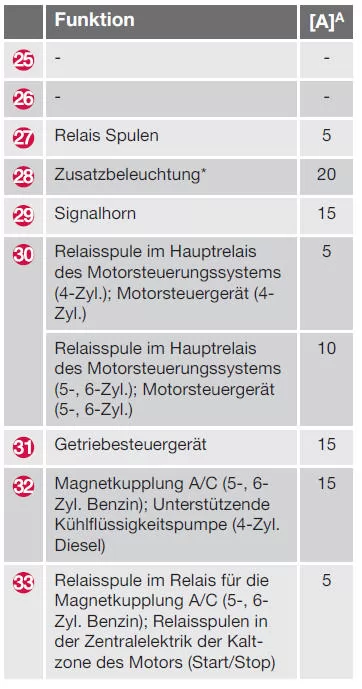

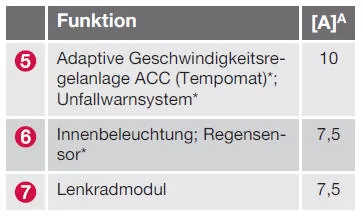

Positionen (siehe vorherige Abbildung)

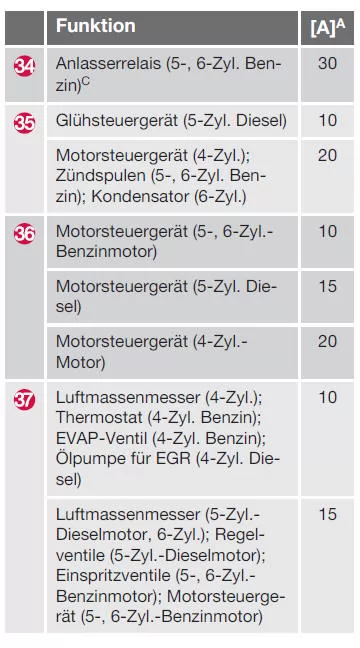

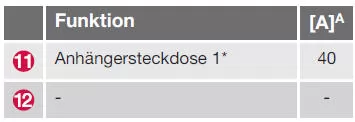

Positionen (siehe vorherige Abbildung)

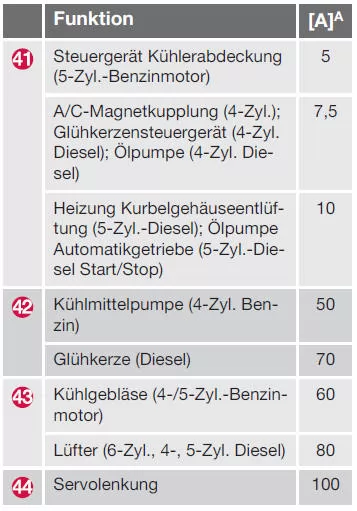

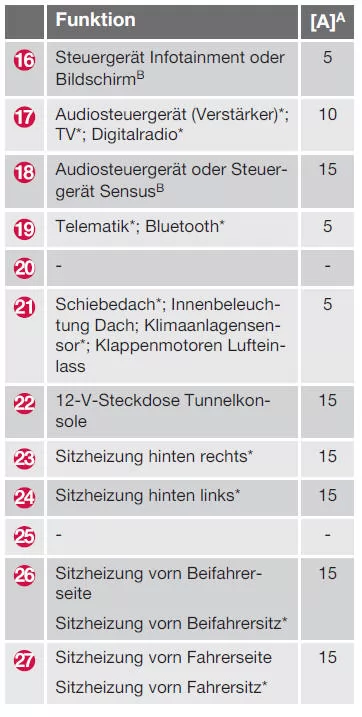

Positionen (siehe vorherige Abbildung)

Positionen (siehe vorherige Abbildung)

Positionen (siehe vorherige Abbildung)

A Ampere

B In Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer - siehe stattdessen Sicherungen - in der Kaltzone des Motorraums .

C In Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer - siehe stattdessen Sicherungen - in der Kaltzone des Motorraums .

Themenbezogene Informationen

- Sicherungen - unter dem Handschuhfach

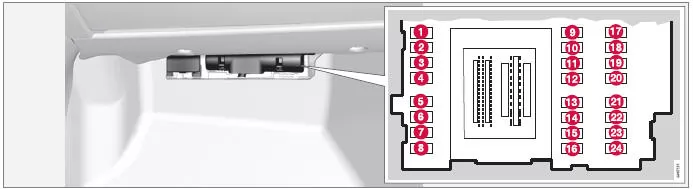

- Sicherungen - im Steuergerät unter dem Handschuhfach

- Sicherungen - im Kofferraum

    Position der Zentralelektriken

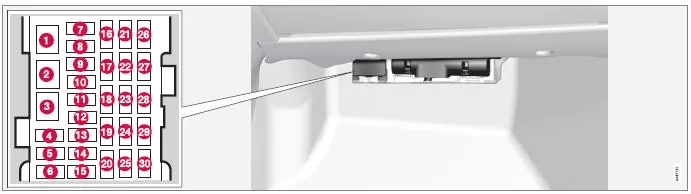

    Sicherungen - unter dem Handschuhfach
