Volvo S80: Sicherungen - im Motorraum. Sicherungen - unter dem Handschuhfach. Sicherungen - im Steuergerät unter dem Handschuhfach. Sicherungen - im Kofferraum

Die verschiedenen Sicherungskästen im Volvo S80 (2. Generation, 2013–2016) decken unterschiedliche Funktionen ab. Der Abschnitt erläutert die Anordnung im Motorraum, unter dem Handschuhfach, im Steuergerät und im Kofferraum. Darüber hinaus gibt es Hinweise zu speziellen Sicherungstypen und zu Sicherungen, die nur in der Werkstatt gewechselt werden sollten. Tipps zur Nutzung der Zange im Deckel erleichtern den Austausch.

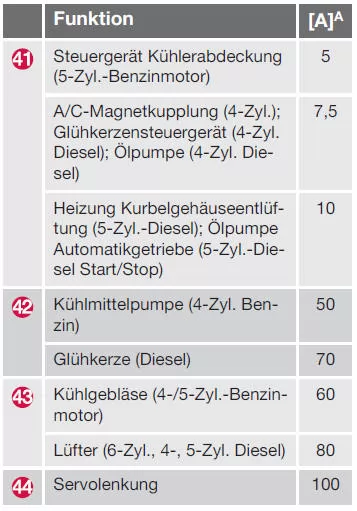

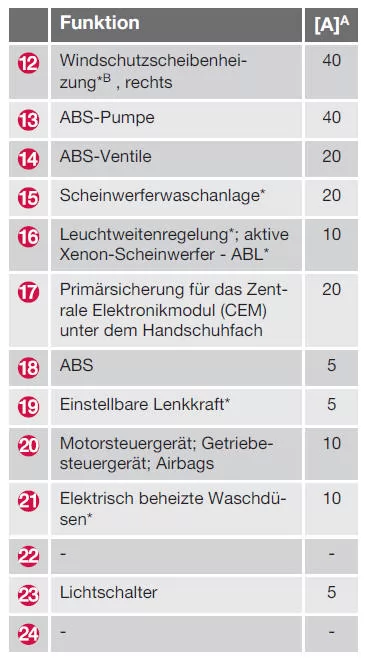

Sicherungen - im Motorraum

Die Sicherungen im Motorraum schützen u.a.

Funktionen für Motor und Bremsanlage.

Allgemeines Sicherungen Motorraum

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

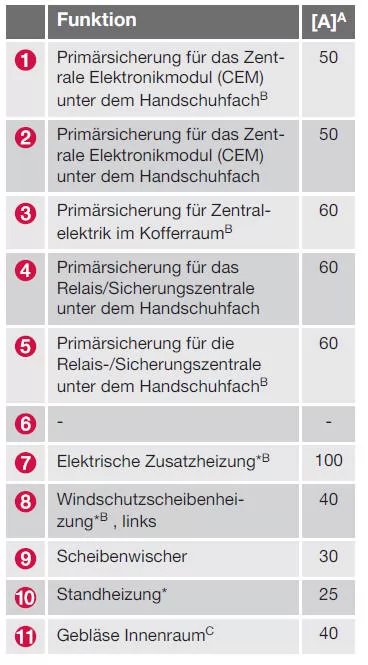

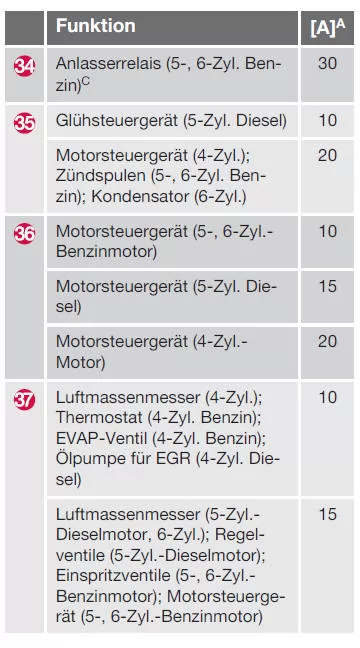

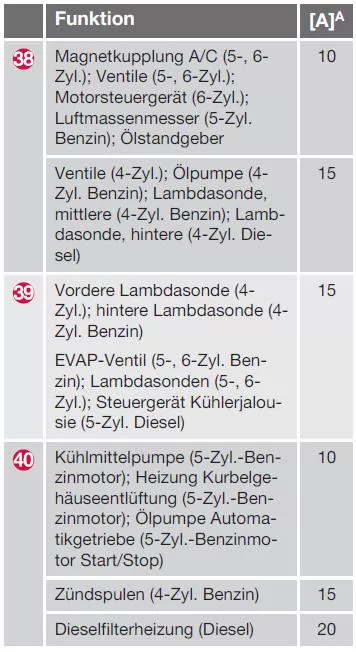

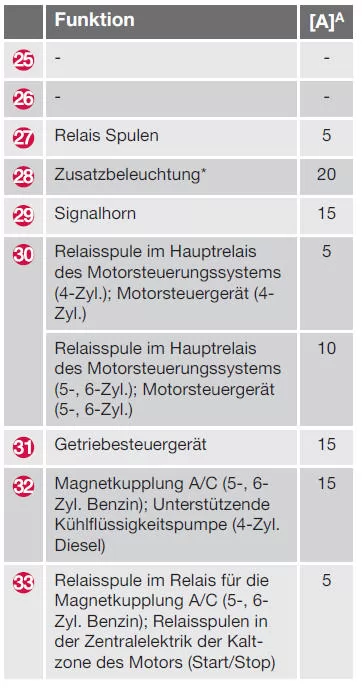

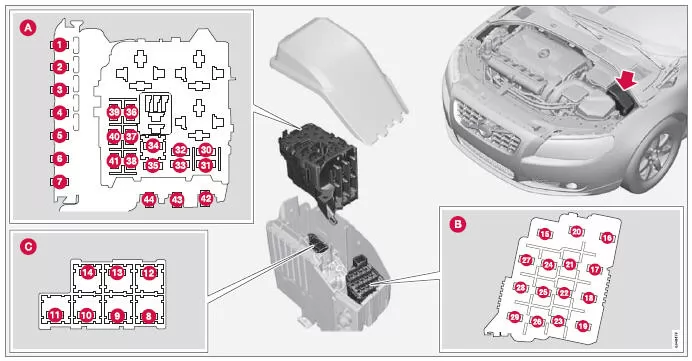

Positionen (siehe vorherige Abbildung)

1. Motorraum oben
2. Motorraum vorn
3. Motorraum unten

Diese Sicherungen sind im Motorraumkasten angeordnet. Die Sicherungen in (C) befinden sich unter (A).

Auf der Innenseite des Deckels befindet sich ein Schild, auf dem die Position der Sicherungen angegeben ist.

• Die Sicherungen 1-7 und 42-44 sind vom Typ "Midi Fuse" und dürfen nur von einer Werkstatt17 ausgetauscht werden.
• Die Sicherungen 8-15 und 34 sind vom Typ "JCASE" und sollten in einer Werkstatt ausgetauscht werden17
• Die Sicherungen 16-33 und 35-41 sind vom Typ "MiniFuse".

17 Eine Volvo-Vertragswerkstatt wird empfohlen.

A Ampere

B In Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer - siehe stattdessen Sicherungen - in der Kaltzone des Motorraums .

C In Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer - siehe stattdessen Sicherungen - in der Kaltzone des Motorraums .

Themenbezogene Informationen

- Sicherungen - unter dem Handschuhfach

- Sicherungen - im Steuergerät unter dem Handschuhfach

- Sicherungen - im Kofferraum

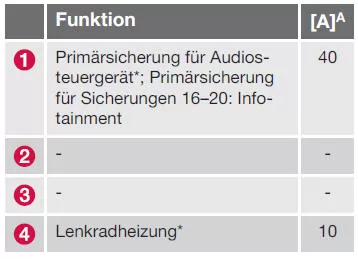

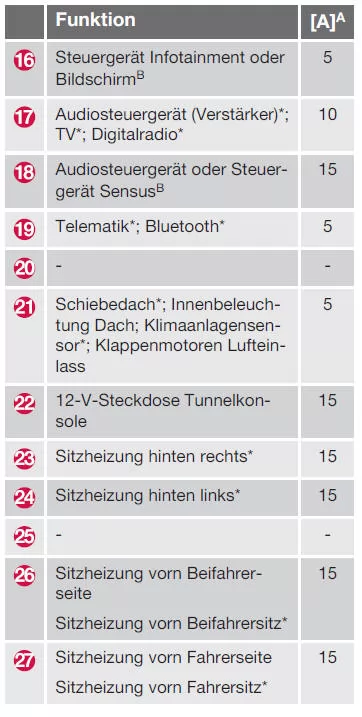

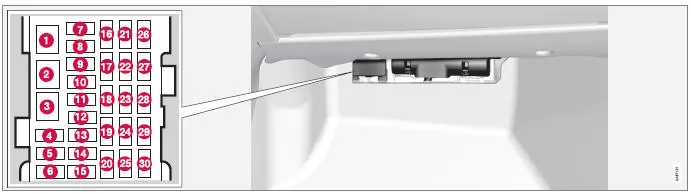

Sicherungen - unter dem Handschuhfach

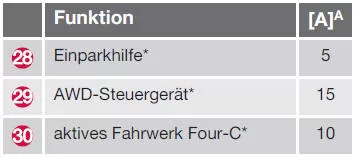

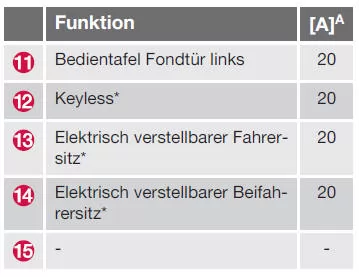

Sicherungen unter dem Handschuhfach schützen unter anderem Funktionen für das Infotainment und die elektrisch verstellbaren Sitze.

Positionen

A Ampere

B Bestimmte Modellvarianten.

Themenbezogene Informationen

- Sicherungen - im Motorraum

- Sicherungen - im Steuergerät unter dem Handschuhfach

- Sicherungen - im Kofferraum

- Sicherungen - in der Kaltzone des Motorraums

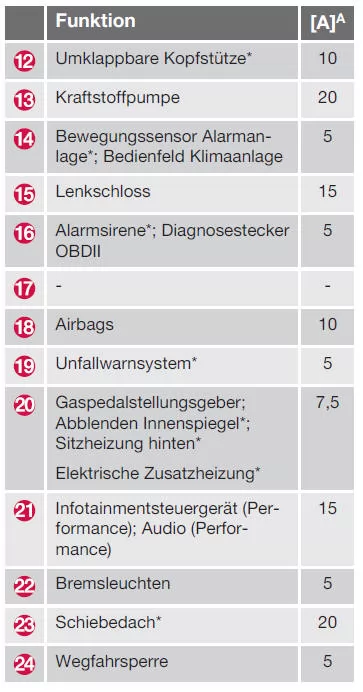

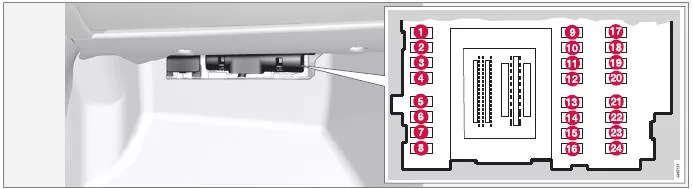

Sicherungen - im Steuergerät unter dem Handschuhfach

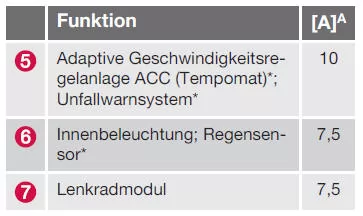

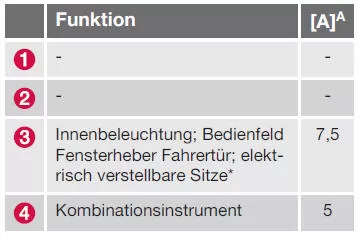

Die Sicherungen im Steuergerät unter dem Handschuhfach schützen u.a. die Funktionen für Airbags und die Unfallwarnung.

Positionen

A Ampere

Themenbezogene Informationen

- Sicherungen - im Motorraum

- Sicherungen - unter dem Handschuhfach

- Sicherungen - im Kofferraum

- Sicherungen - in der Kaltzone des Motorraums

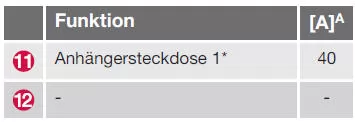

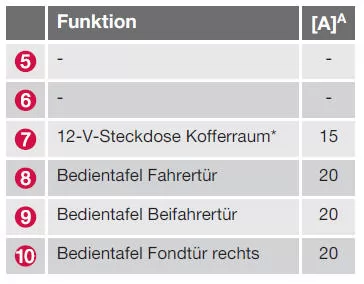

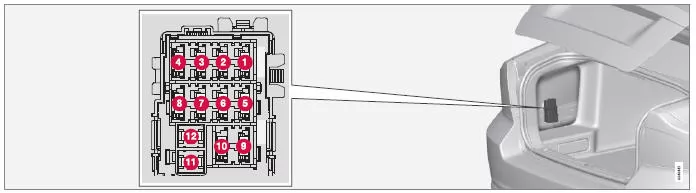

Sicherungen - im Kofferraum

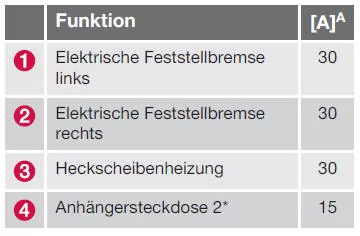

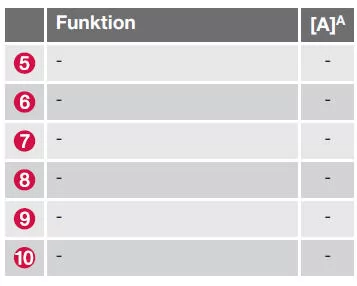

Die Sicherungen im Kofferraum schützen u. a. die elektrische Feststellbremse.

Die Zentrale befindet sich hinter der Verkleidung auf der linken Seite.

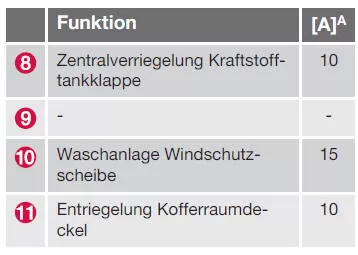

Positionen

A Ampere

Themenbezogene Informationen

- Sicherungen - im Motorraum

- Sicherungen - unter dem Handschuhfach

- Sicherungen - im Steuergerät unter dem Handschuhfach

- Sicherungen - in der Kaltzone des Motorraums

Die Sicherungen im Motorraum und Innenraum des Volvo S80 (2 Gen) sind für zentrale Funktionen wie Bremsanlage, Motor und Komfortsysteme zuständig. Eine Übersicht der Positionen erleichtert das Auffinden defekter Sicherungen. Einige Sicherungen dürfen nur in der Werkstatt gewechselt werden.

Die Positionen sind auf den Deckeln der Sicherungskästen vermerkt. Volvo legt besonderen Wert auf die Sicherheit beim Umgang mit der Fahrzeugelektrik und empfiehlt den fachgerechten Austausch.

Die klare Struktur erleichtert die Wartung und den sicheren Betrieb der elektrischen Systeme.
