Hyundai Genesis: Mehrfachsicherung. Sicherungskasten Fahrerseite. Sicherungskasten Motorraum. Sicherungskasten Kofferraum (hinterer Sicherungskasten)

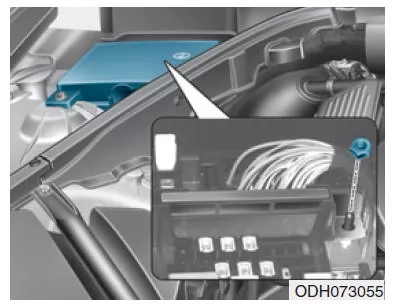

Mehrfachsicherung

Ersetzen Sie eine durchgebrannte Mehrfachsicherung wie folgt:

1. Klemmen Sie das Batteriemassekabel ab.
2. Drehen Sie die in der Abbildung gezeigten Schrauben heraus.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

ANMERKUNG

Für den Fall, dass die Mehrfachsicherung durchgebrannt ist, empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu wenden.

Beschreibung der Sicherungs- und Relaiskästen

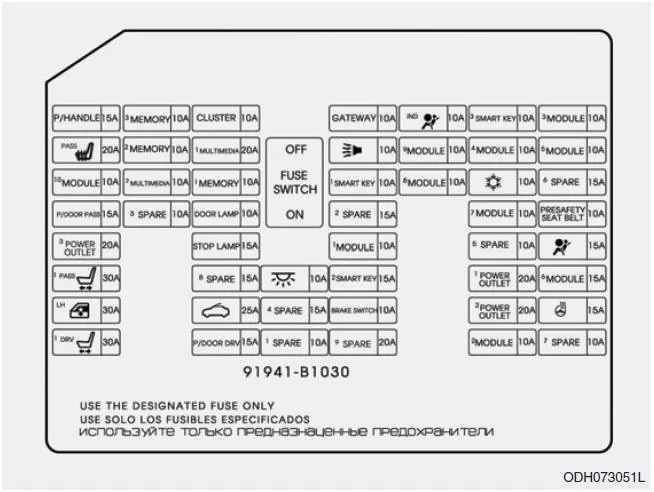

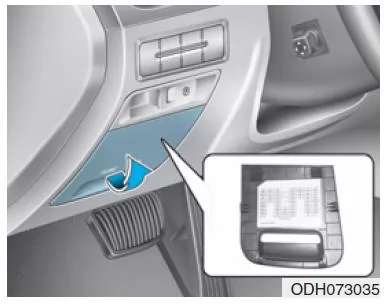

Sicherungskasten Fahrerseite

Auf der Innenseite der Sicherungs- /Relaiskastendeckel befindet sich eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.

ANMERKUNG

Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens auf Ihr Fahrzeug zu. Sie geben lediglich den Stand zum Zeitpunkt derDrucklegung wieder. Richten Sie sich beim Überprüfen von Sicherungskästen in Ihrem Fahrzeug nach der Legende im Deckel des jeweiligen Sicherungskastens.

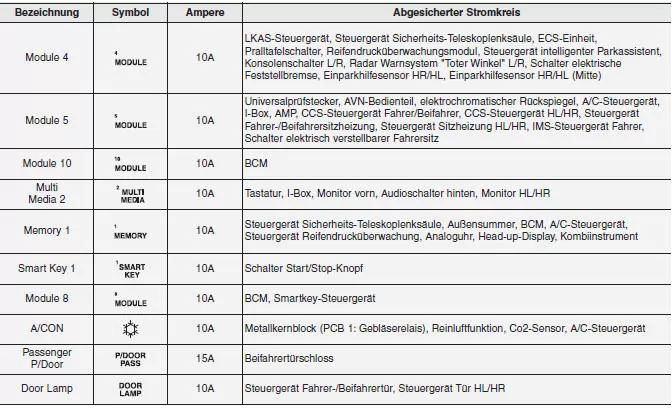

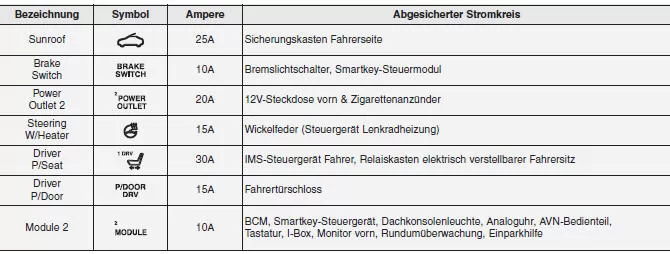

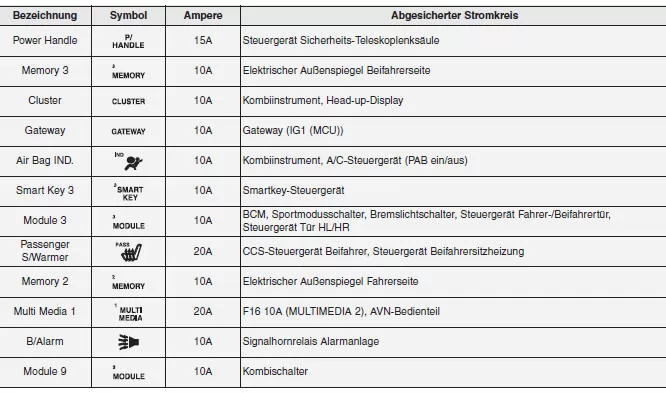

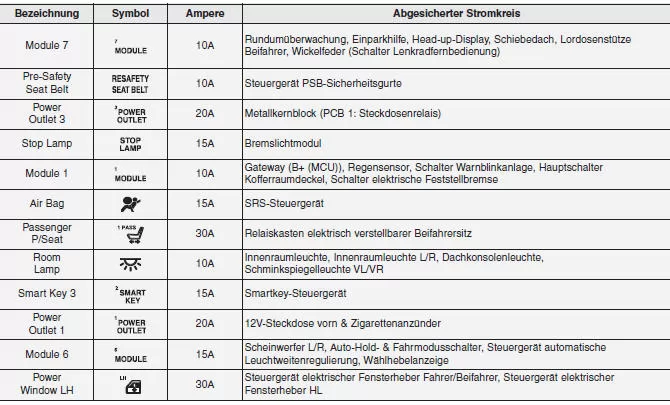

Sicherungskasten Fahrerseite

Sicherungskasten Fahrerseite

Sicherungskasten Fahrerseite

Sicherungskasten Fahrerseite

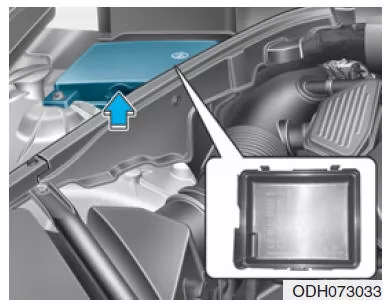

Sicherungskasten Motorraum

Auf der Innenseite der Sicherungs- /Relaiskastendeckel befindet sich eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.

ANMERKUNG

Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens auf Ihr Fahrzeug zu. Sie geben lediglich den Stand zum Zeitpunkt der Drucklegung wieder. Richten Sie sich beim Überprüfen von Sicherungskästen in Ihrem Fahrzeug nach der Legende im Deckel des jeweiligen Sicherungskastens.

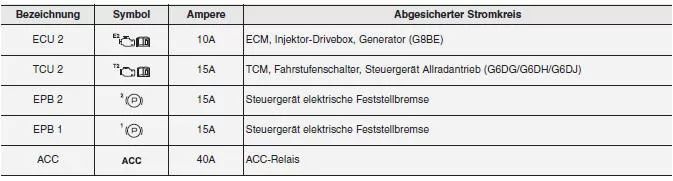

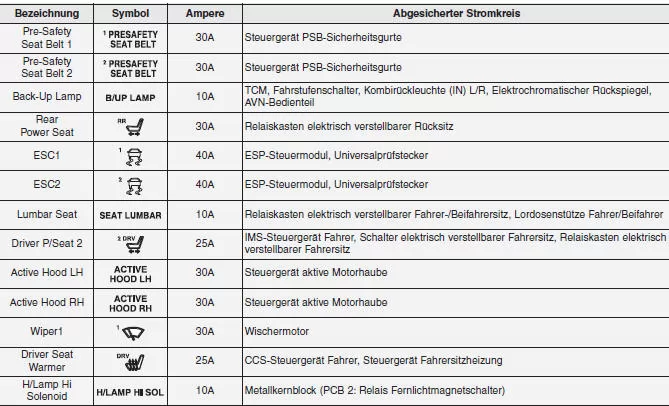

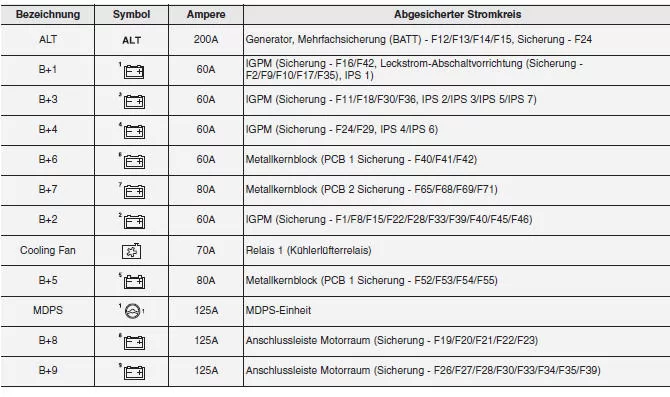

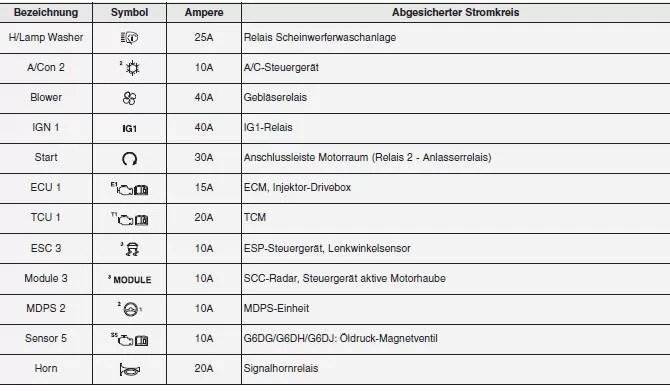

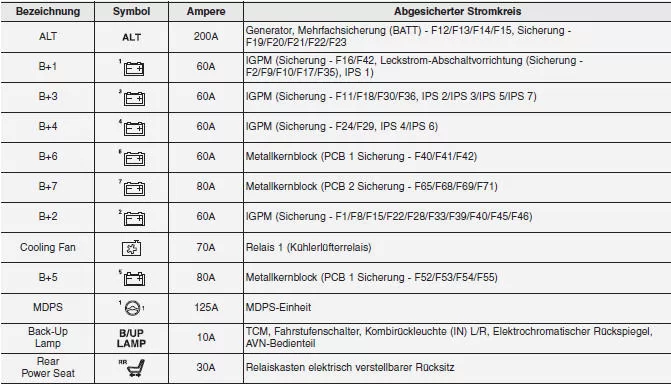

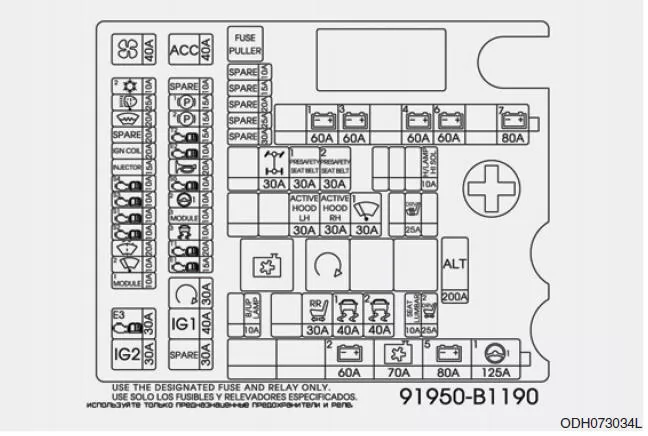

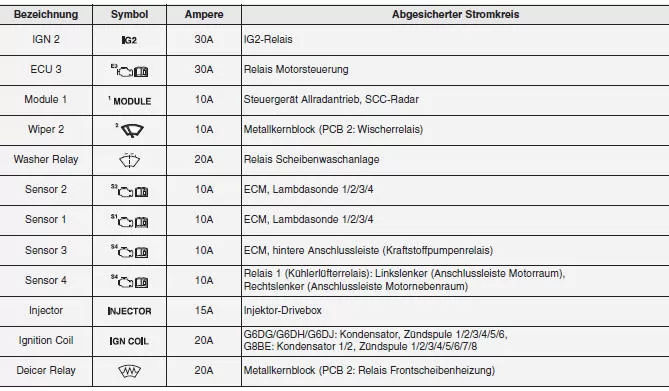

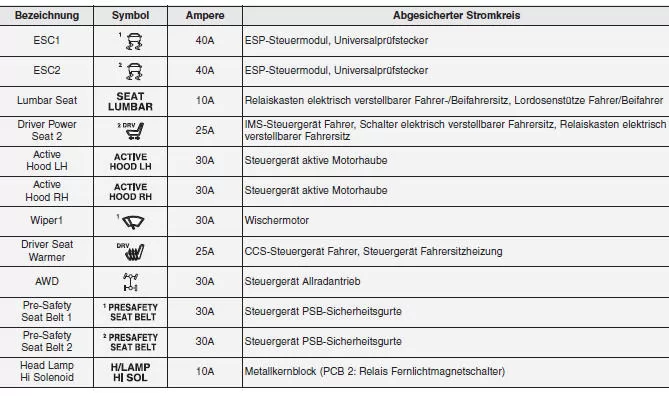

Hauptsicherungskasten Motorraum - I

Hauptsicherungskasten Motorraum - I

Hauptsicherungskasten Motorraum - I

Hauptsicherungskasten Motorraum - II (Linkslenker)

Hauptsicherungskasten Motorraum - II (Linkslenker)

Hauptsicherungskasten Motorraum - II (Rechtslenker)

Hauptsicherungskasten Motorraum - II (Rechtslenker)

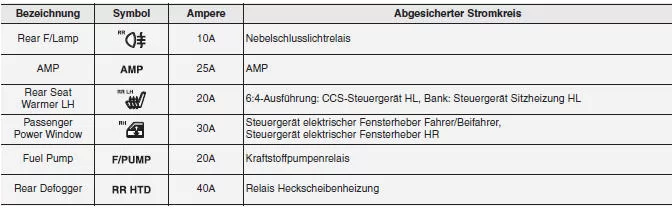

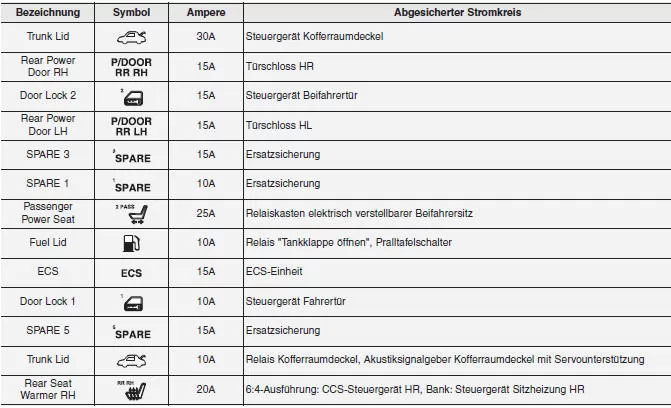

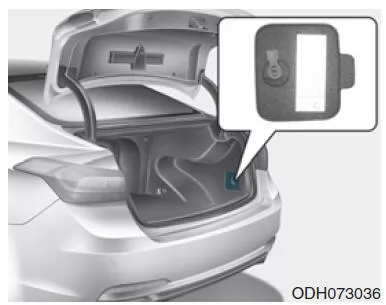

Sicherungskasten Kofferraum (hinterer Sicherungskasten)

Auf der Innenseite der Sicherungs- /Relaiskastendeckel befindet sich eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.

ANMERKUNG

Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens auf Ihr Fahrzeug zu. Sie geben lediglich den Stand zum Zeitpunkt der Drucklegung wieder. Richten Sie sich beim Überprüfen von Sicherungskästen in Ihrem Fahrzeug nach der Legende im Deckel des jeweiligen Sicherungskastens.

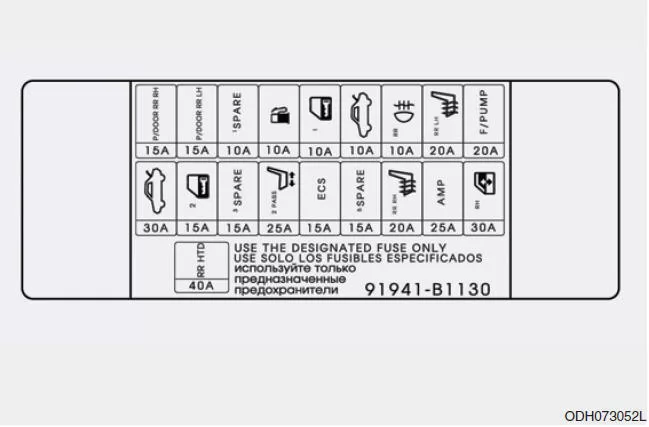

Sicherungskasten Kofferraum (hinterer Sicherungskasten)

Sicherungskasten Kofferraum (hinterer Sicherungskasten)
