Volvo S80: Sicherungen - im Motorraum. Sicherungen - unter dem Handschuhfach. Sicherungen - im Steuergerät unter dem Handschuhfach. Sicherungen - im Kofferraum

Sicherungen - im Motorraum

Die Sicherungen im Motorraum schützen u.a.

Funktionen für Motor und Bremsanlage.

Allgemeines Sicherungen Motorraum

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

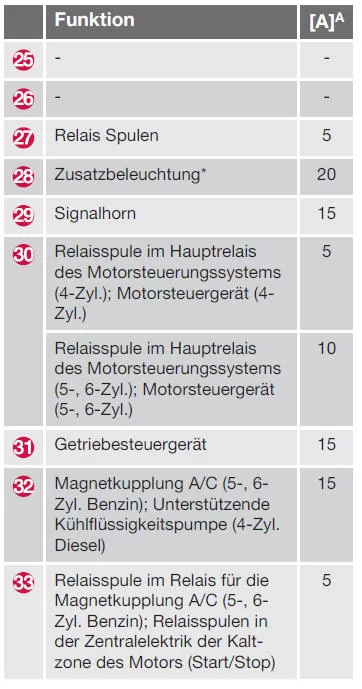

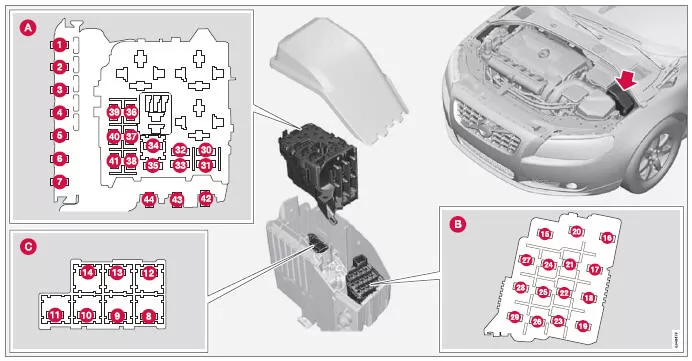

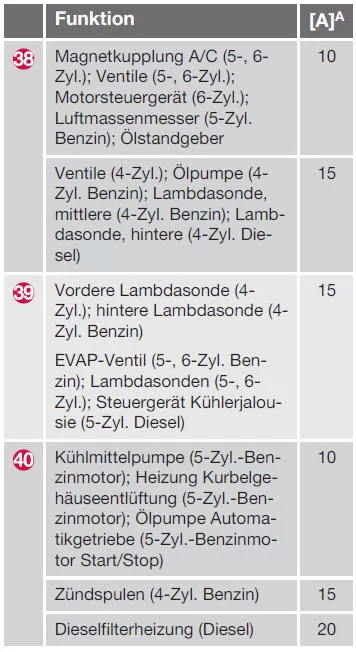

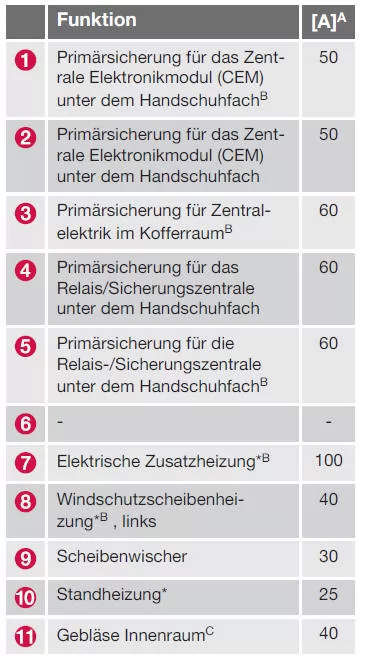

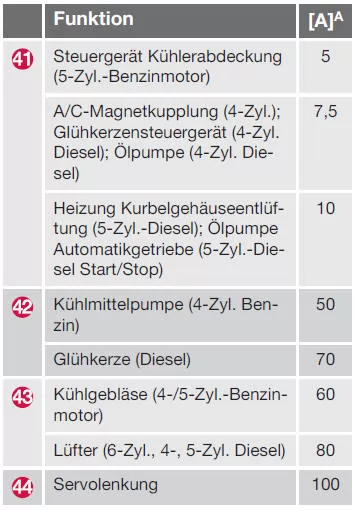

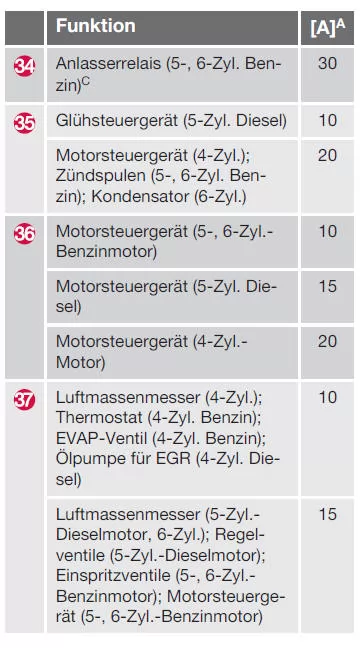

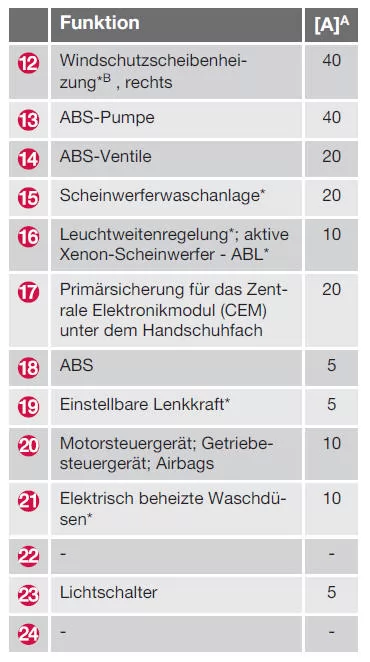

Positionen (siehe vorherige Abbildung)

1. Motorraum oben
2. Motorraum vorn
3. Motorraum unten

Diese Sicherungen sind im Motorraumkasten angeordnet. Die Sicherungen in (C) befinden sich unter (A).

Auf der Innenseite des Deckels befindet sich ein Schild, auf dem die Position der Sicherungen angegeben ist.

• Die Sicherungen 1-7 und 42-44 sind vom Typ "Midi Fuse" und dürfen nur von einer Werkstatt17 ausgetauscht werden.
• Die Sicherungen 8-15 und 34 sind vom Typ "JCASE" und sollten in einer Werkstatt ausgetauscht werden17
• Die Sicherungen 16-33 und 35-41 sind vom Typ "MiniFuse".

17 Eine Volvo-Vertragswerkstatt wird empfohlen.

A Ampere

B In Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer - siehe stattdessen Sicherungen - in der Kaltzone des Motorraums .

C In Fahrzeugen mit Start/Stop-Funktion ist dieser Sicherungsplatz leer - siehe stattdessen Sicherungen - in der Kaltzone des Motorraums .

Themenbezogene Informationen

- Sicherungen - unter dem Handschuhfach

- Sicherungen - im Steuergerät unter dem Handschuhfach

- Sicherungen - im Kofferraum

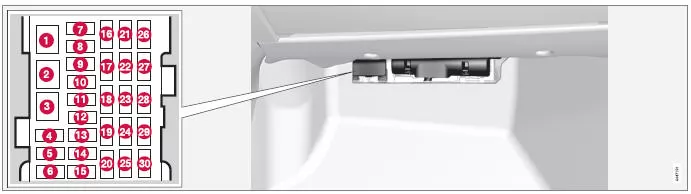

Sicherungen - unter dem Handschuhfach

Sicherungen unter dem Handschuhfach schützen unter anderem Funktionen für das Infotainment und die elektrisch verstellbaren Sitze.

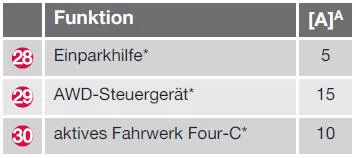

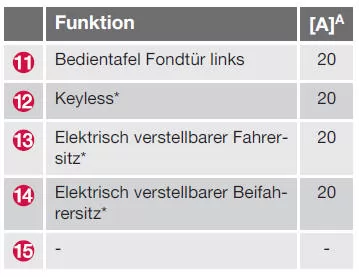

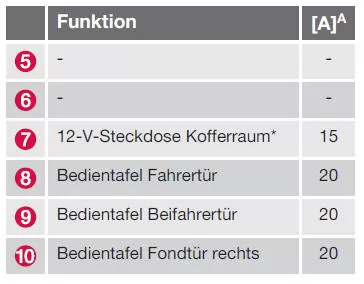

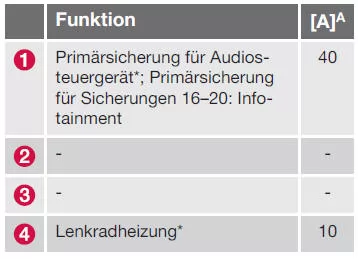

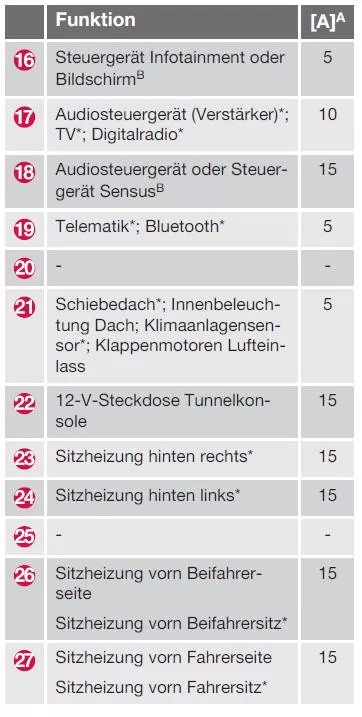

Positionen

A Ampere

B Bestimmte Modellvarianten.

Themenbezogene Informationen

- Sicherungen - im Motorraum

- Sicherungen - im Steuergerät unter dem Handschuhfach

- Sicherungen - im Kofferraum

- Sicherungen - in der Kaltzone des Motorraums

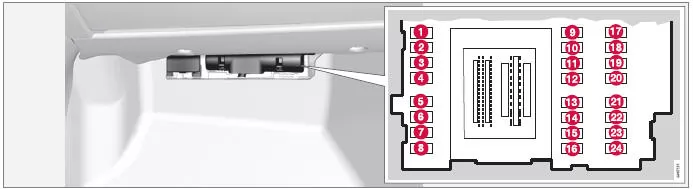

Sicherungen - im Steuergerät unter dem Handschuhfach

Die Sicherungen im Steuergerät unter dem Handschuhfach schützen u.a. die Funktionen für Airbags und die Unfallwarnung.

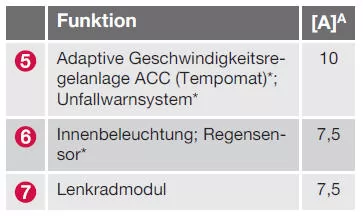

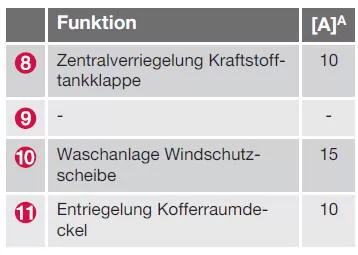

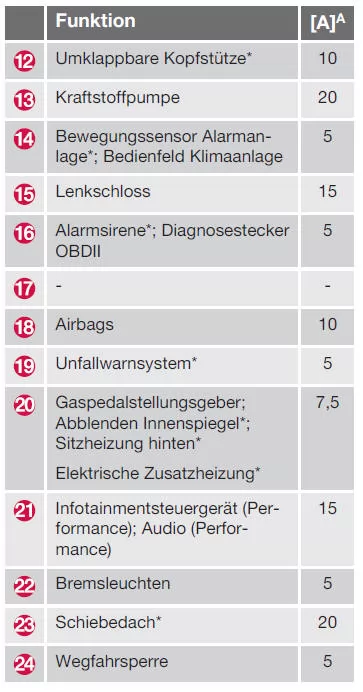

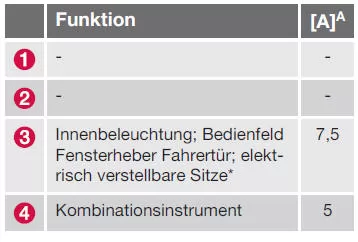

Positionen

A Ampere

Themenbezogene Informationen

- Sicherungen - im Motorraum

- Sicherungen - unter dem Handschuhfach

- Sicherungen - im Kofferraum

- Sicherungen - in der Kaltzone des Motorraums

Sicherungen - im Kofferraum

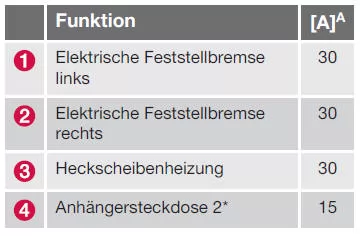

Die Sicherungen im Kofferraum schützen u. a. die elektrische Feststellbremse.

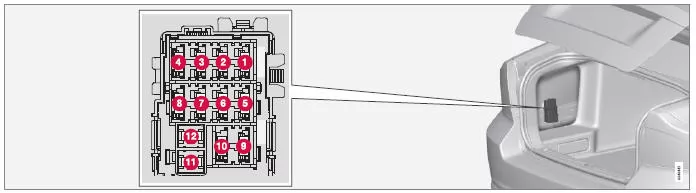

Die Zentrale befindet sich hinter der Verkleidung auf der linken Seite.

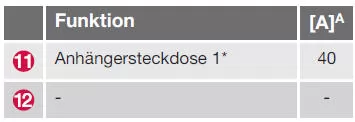

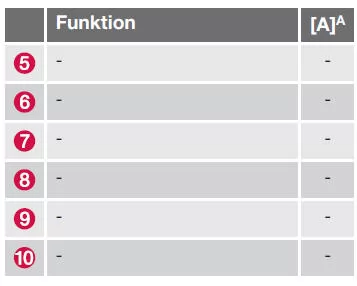

Positionen

A Ampere

Themenbezogene Informationen

- Sicherungen - im Motorraum

- Sicherungen - unter dem Handschuhfach

- Sicherungen - im Steuergerät unter dem Handschuhfach

- Sicherungen - in der Kaltzone des Motorraums

Sicherungen - allgemein

Sicherungen - in der Kaltzone des Motorraums
